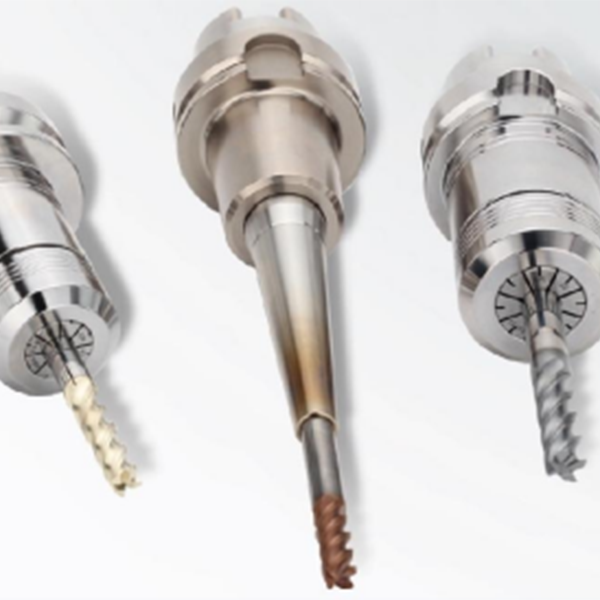

Высокоточный гидравлический держатель инструмента
Под действием масляного цилиндра (D) гидравлическое масло равномерно воздействует на расширяющуюся стенку (A). Благодаря гибкому давлению промежуточной смазки, эффективно снижается вибрация инструмента во время резания, уменьшается износ режущей кромки инструмента, тем самым продлевая срок службы инструмента до 40%.
Описание
маркер
Подробнее о продукте
Принцип работы держателя гидравлического инструмента
Под действием масляного цилиндра (D) гидравлическое масло равномерно воздействует на расширяющуюся стенку (A). Благодаря гибкому давлению промежуточной смазки, эффективно снижается вибрация инструмента во время резания, уменьшается износ режущей кромки инструмента, тем самым продлевая срок службы инструмента до 40%. Это также обеспечивает более стабильные размеры обрабатываемых деталей и эффективно защищает точность и срок службы шпинделя станка.
Во время процесса зажима расширяющаяся стенка сначала центрирует и позиционирует хвостовик инструмента, а затем равномерно зажимает его по всей поверхности. Гидравлическое масло в гидравлической камере обеспечивает демпфирующий эффект, эффективно снижая износ режущей кромки инструмента и повышая срок его службы.
Типы соединений корпуса держателя инструмента
Типы соединений держателя инструмента включают HSK, BBT, BT, CAT, SK и другие.

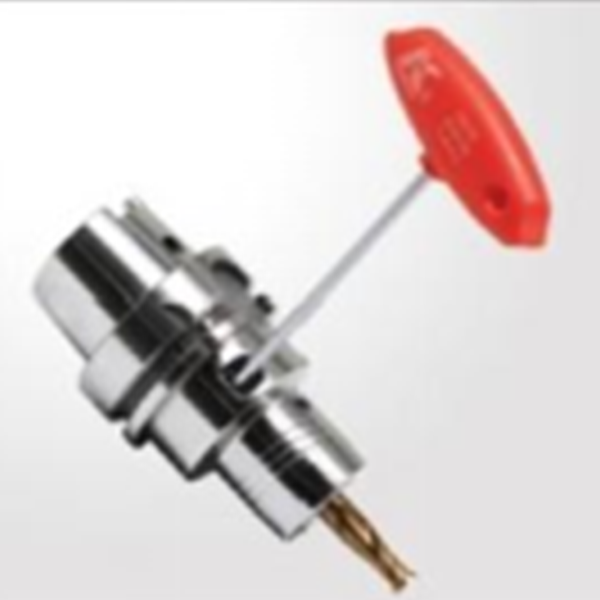

Нажимной болт
С помощью ключа вращают нажимной болт, приводя в движение поршень до полного затягивания, без необходимости использования динамометрического ключа.
Приводной поршень
Приводной поршень сжимает гидравлическое масло, повышая гидравлическое давление в масляной камере.
Винт регулировки длины
Позволяет быстро и удобно регулировать длину инструмента.
Кольцевая канавка
Огромное зажимное давление, создаваемое гидрорасширяемым держателем инструмента TENDO, выдавливает остатки смазочных материалов, таких как смазка, в кольцевую канавку, тем самым поддерживая чистоту и сухость стенок зажимного отверстия.
Серия держателей гидравлического инструмента высокой точности Чжижун использует передовую технологию гидравлического зажима, специально разработанную для удовлетворения требований высококлассной обработки. Продукция с выдающейся стабильностью и прецизионными характеристиками предоставляет идеальные решения для современного производства.
Основные особенности
Продление срока службы инструмента: Гидравлический зажим уменьшает износ инструмента, срок службы может быть увеличен до 3 раз, эффективно снижая частоту замены и затраты.
Обеспечение стабильности обработки: Точная конструкция обеспечивает превосходную стабильность размеров, подходит для высокоточной обработки.
Повышение качества поверхности: Значительно улучшает чистоту поверхности, устраняя вибрационные следы, повышая качество готовой продукции.
Снижение шумового воздействия: Низкий уровень шума при работе обработки, продлевает срок службы шпинделя станка, гарантирует долгосрочную точность.
Высокая точность вращения: Динамическая точность вращения контролируется в пределах 0,003 мм, поддерживает жесткие условия обработки.
Области применения
Держатели гидравлического инструмента Чжижун широко применяются в следующих отраслях:
Изготовление пресс-форм
Обработка аэрокосмических компонентов
Производство автомобильных компонентов
Производство прецизионных приборов и электронного оборудования
Технические характеристики
| Модель | Максимальный диаметр зажима (мм) | Общая длина (мм) | Точность биения (мм) | Применимое оборудование |
| ZR-HYD20-100 | 20 | 100 | ≤ 0,003 | Обрабатывающие центры с ЧПУ |
| ZR-HYD25-150 | 25 | 150 | ≤ 0,003 | Пятикоординатные станки |
Серия держателей гидравлического инструмента высокой точности Чжижун — для эффективного производства и достижений в прецизионной обработке!
