Сверлильные пластины: три различные U-образные сверлильные пластины для различных вариантов обработки
2025-10-30
U-образное сверло — один из наиболее распространённых инструментов для обработки отверстий. Обычно его называют по-разному, например, сверло для неглубоких отверстий, гидроабразивное сверло, сверло для интенсивного сверления, быстрое сверло, Т-образное сверло, лопастное сверло и т. д. Стандартное название — сверло со сменными лезвиями или станочное сверло. Термин «U-образное сверло» произошёл от U-образного сверла T-MAX компании Sandvik Coromant. Впоследствии это название широко распространилось в отрасли и постепенно стало общепринятым.
U-образные сверла: три формы, каждая со своими достоинствами.

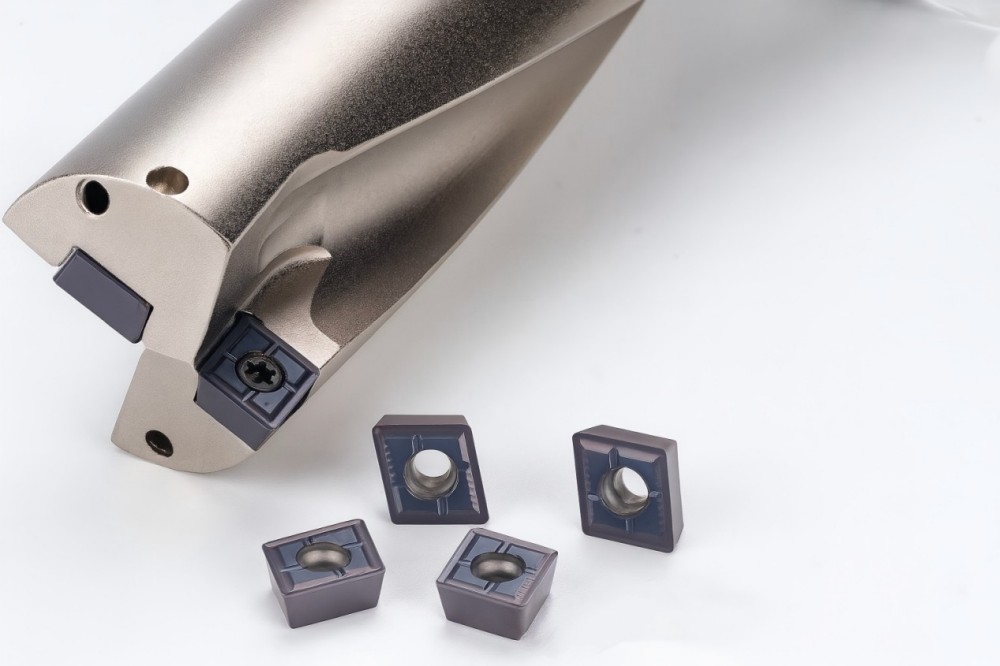

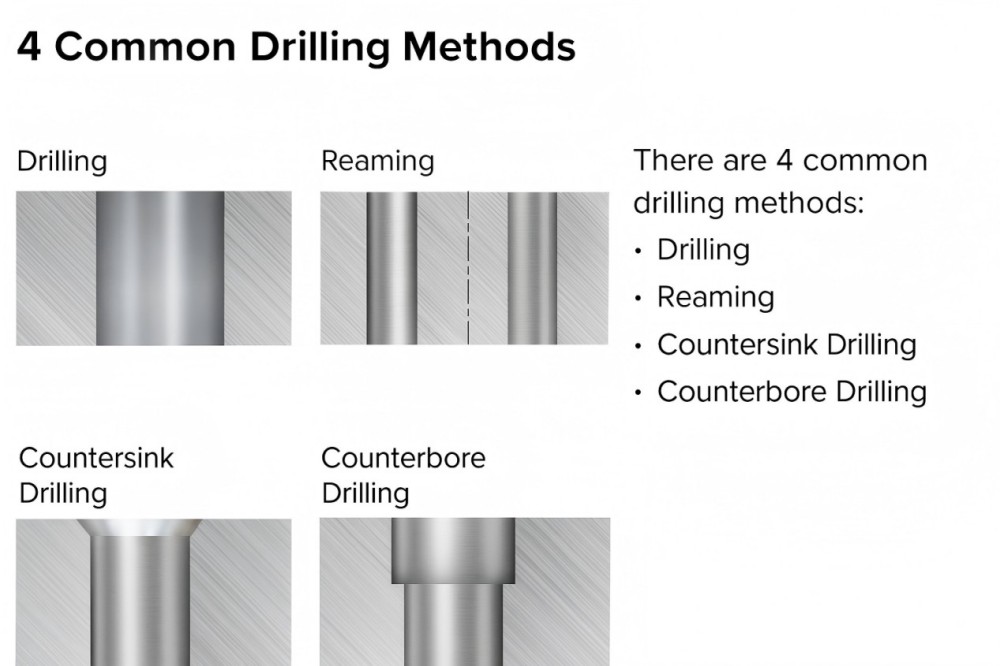

Основное отличие U-образных свёрл от обычных заключается в том, что U-образные свёрла используют сменные лезвия, которые делятся на центральные и периферийные. При износе лезвий их можно заменить напрямую, что делает их более экономичными, особенно при обработке отверстий большого диаметра. U-образные свёрла также являются свёрлами с внутренним охлаждением, обеспечивающими хороший отвод стружки и возможность непрерывного сверления отверстий, что обеспечивает высокую эффективность сверления. Помимо сверления, U-образные свёрла также подходят для рассверливания, зенкования, точения по наружному и внутреннему диаметру, растачивания уступов и снятия фасок, а также для многих других видов обработки.

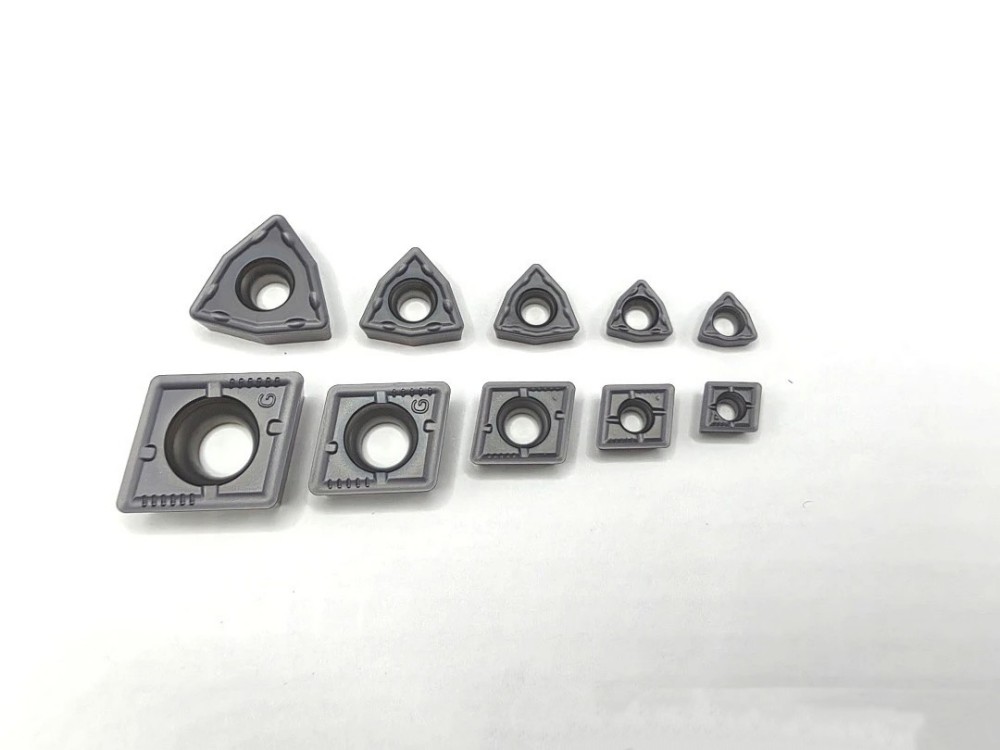

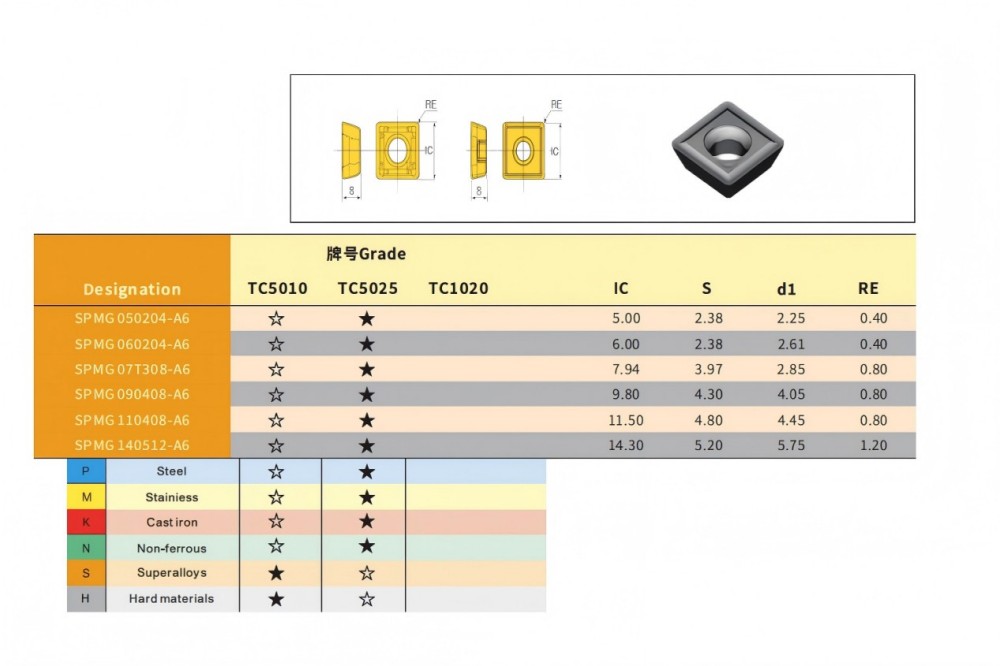

В настоящее время на рынке представлены в основном пластины для U-образных сверл треугольной серии WC и квадратной серии SP. Пластины серии WC появились очень рано. По сравнению с другими, они обладают лучшим центрирующим эффектом. Пластины серии SP имеют четыре рабочие режущие кромки. При сверлении глухих отверстий нижняя поверхность относительно плоская. Однако пластины нельзя располагать горизонтально для резки, так как это может привести к значительному удару по пластинам и легкому выкрашиванию. Поэтому стержни для U-образных сверл имеют небольшой угол входа 3-5 градусов, что приводит к слегка волнистой нижней поверхности просверленного отверстия. Пластины для U-образных сверл серии WDXT сочетают в себе преимущества серий WC и SP. Каждая пластина имеет как центральную, так и периферийную режущую кромку, что позволяет использовать две периферийные и две центральные режущие кромки. Регулируя различные скорости периферийного и центрального резания и комбинируя различные геометрии режущих кромок, можно эффективно контролировать направление схода стружки. Расположение режущих кромок более оптимизировано, что обеспечивает стабильное бурение и позволяет получить почти плоскую поверхность дна.
Три основных преимущества лезвий U-образного сверла
Простота использования изделий
Лезвие U-образного сверла не требует переточки, а форма смены инструмента у одноразового лезвия более удобна. Размер сверла легко контролировать и унифицировать. Время смены и настройки инструментов сократилось. Поскольку нет необходимости в переточке, при выборе хвостовика U-образного сверла можно выбрать тот, который обладает лучшей жесткостью. Это позволяет в полной мере использовать высокопроизводительные характеристики U-образного сверла.
Высокая эффективность - низкая стоимость
Пластины U-образного сверла являются многолезвийными, причем наиболее распространенными являются пластины W-образной и S-образной формы. Их можно переустанавливать и использовать 3-4 раза, поэтому стоимость обработки относительно низкая. Благодаря постоянному совершенствованию технологии разработки U-образных сверл, применению новых структур корпуса инструмента, новых технологий покрытий и технологий плавного удаления стружки, высокоскоростные и высокоэффективные характеристики U-образных сверл станут более заметными.
Мультиспецификация
Пластины для U-образных сверл доступны с различными типами стружколомающих канавок, подходящими для обработки различных материалов и сплавов, в соответствии с различными требованиями к обработке. Благодаря широкому диапазону диаметров от 2D до 6D, они могут комбинироваться с сотнями инструментов различных форм, удовлетворяя более 80% требований к сверлению. Кроме того, U-образные сверла обычно имеют режущую кромку, начинающуюся снаружи. По сравнению со сверлами с центральной режущей кромкой, U-образные сверла подходят для более широкого диапазона условий обработки.
Чжижун U-бриллиантовая серия

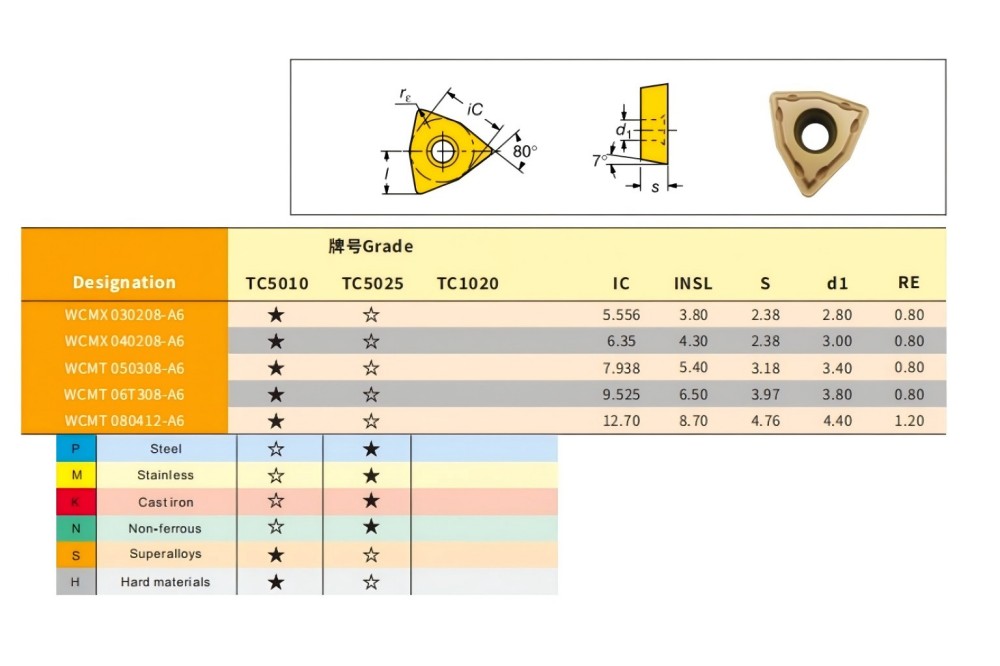

Реальные фотографии серии/продукции WC

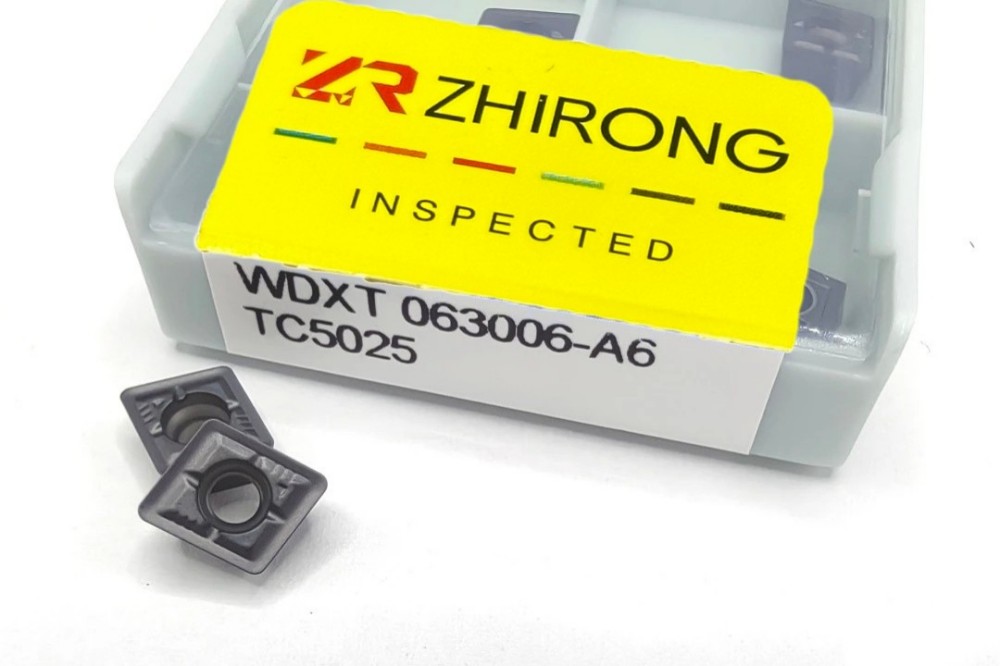

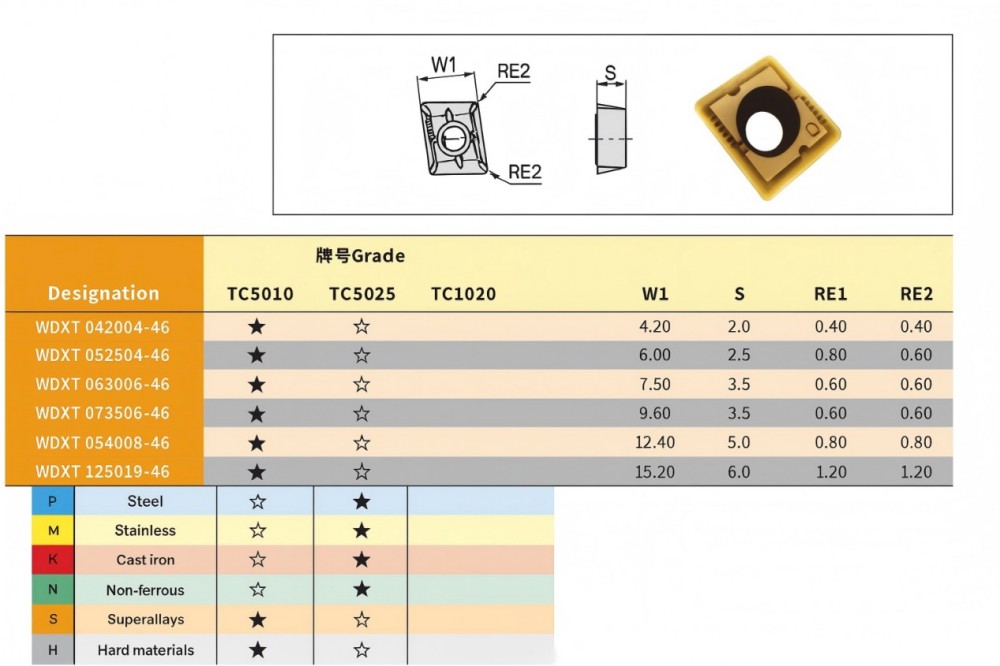

Реальные фотографии серии/продукции WD
Данные о продукции и соответствующие бурильные трубы доступны для консультации
